KF8A100ESD在汽车车灯场景中的应用

KF8A100ESD在汽车车灯场景中的应用




━━━

行业背景


行业市场研究属于企业战略研究范畴,作为当前应用最为广泛的咨询服务,其研究成果以报告形式呈现,通常包含以下内容:



一份专业的汽车照明行业研究报告(2019年汽车照明行业现状及发展趋势分析),注重指导企业或投资者了解汽车照明行业整体发展态势及经济运行状况,旨在为企业或投资者提供方向性的思路和参考。 


一份有价值的汽车照明行业研究报告,可以完成对汽车照明行业系统、完整的调研分析工作,使决策者在阅读完行业研究报告后,能够清楚地了解汽车照明行业市场现状和发展前景趋势,确保了决策方向的正确性和科学性。 


中国产业调研网Cir.cn基于多年来对客户需求的深入了解,全面系统地研究了汽车照明行业市场现状及发展前景,注重信息的时效性,从而更好地把握市场变化和行业发展趋势。





━━━

需求与挑战


LED技术革新,汽车照明企业机遇挑战并存


未来车灯将向智能化、数字化、个性化的方向发展,从光源上看,车灯将逐步从卤素、氙气向LED、激光渗透。技术手段的更新将对整个车灯行业产生巨大影响,LED和智能化的渗透使车灯市场规模得到了意想不到的增长,这也给国内汽车照明厂商带来了发展机遇和挑战。发展机遇是只要有过硬的核心技术,那么企业便会迎来发展的春天。现在是技术的时代,现在是创新的时代,相信未来会有更多新型的照明大灯的出现,改变人们的生活。让我们拭目以待!




━━━

方案优势


KF8A100ESD是ChipON针对汽车灯具、电子开关等应用开发的一款小管脚车规级MCU芯片。具备Grade1级工作温度范围(-40℃~125℃),高可靠性、强抗干扰、低功耗等特性。它拥有丰富的外设和超高的性价比:


1、KF8A100ESD采用小封装的SOIC-14封装,具有12个带上拉双向IO口,其中6个IO口带有电平变化中断功能。

2、128Byte的EEPROM,方便客户掉电保存数据。

3、16KB Flash空间。

4、丰富的中断资源,3个独立的外部中断,3个定时器中断,以及P0口中断。

5、10路12位ADC采样通道。

6、2路8位定时器,1路16位定时器。

7、4路8位PWM输出,1路16位全桥输出PWM。

8、2路模拟比较器。

9、1个独立看门狗。

10、1路LIN总线通信接口。

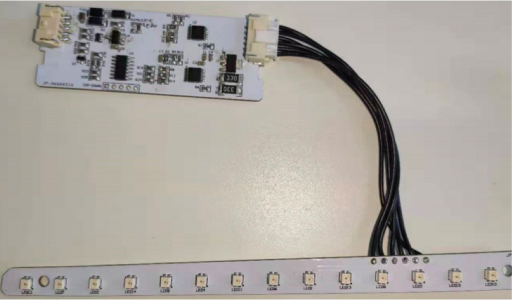

KF8A100ESD应用于汽车车灯控制场景中,可以实现LED灯条流水转向和呼吸闪烁等变化效果,同时实现LED开短路检测以及输入信号检测、LIN总线通信。基于KF8A100ESD,可以实现汽车组合尾灯、汽车转向灯、汽车氛围灯、汽车顶灯等车灯功能。







KF8A100ESD在汽车信号灯的应用


MCU识别输入的PWM的频率,然后根据事先约定好的方法,分别控制灯条显示出流水转向灯和呼吸闪烁灯的效果。该应用需要用到2路定时器、1个外部中断、6个IO口。
