6月21日,瞻芯电子开发的2款极紧凑封装的栅极驱动芯片IVCR2404MP通过可靠性认证,并正式量产。这两款产品为24V 4A 双通道栅极驱动系列芯片IVCR2404MP,采用极紧凑的MSOP-8封装,对比SOIC-8封装,占用PCB面积减少49%,体积减小68%。
其中IVCR2404MPQR为汽车级芯片(AEC-Q100 qualified),另一款IVCR2404MPR芯片为工业级芯片(JEDEC qualified)。
产品介绍
IVCR2404MP系列可兼容高达24V的输入,具备4A峰值拉/灌电流的驱动能力,是双通道、高速、低边的驱动芯片,能高效、安全地驱动Si MOSFET/ IGBT和SiC MOSFET。由于IVCR2404MP芯片低延迟、低错配且极紧凑的MSOP封装,而能让MOSFET以高达数百kHz的频率开关。此外,IVCR2404MP芯片还能并联2通道输出,以增加驱动电流。
IVCR2404MP引脚定义如下:
在供电方面,IVCR2404MP输入电压范围是-0.3V至24V,兼容TTL和CMOS输入。
在驱动能力方面,IVCR2404MP可以输出4A峰值拉电流和灌电流,可分别驱动2颗开关器件,也可并联驱动1颗开关器件。推荐输入供电VDD范围4.5V~20V,最高可达24V,因此能有效驱动Si MOSFET/ IGBT和SiC MOSFET。双通道之间错配低至1ns。
在安全方面,IVCR2404MP芯片内部集成欠压保护 (UVLO) 功能,确保在异常情况下输出保持在低电平,UVLO典型阈值为3.8V。

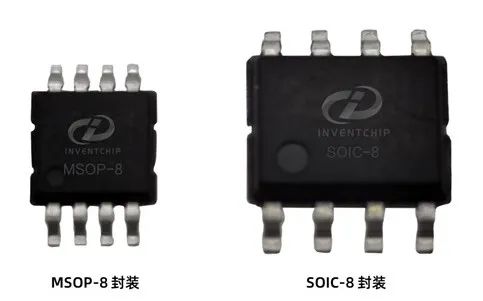

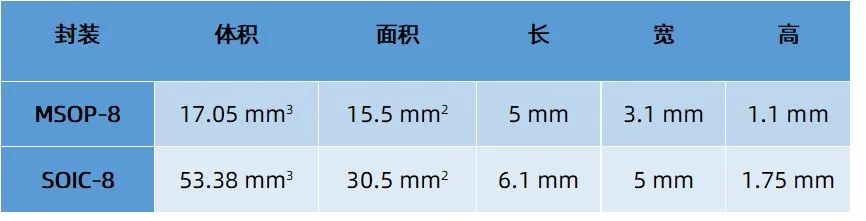

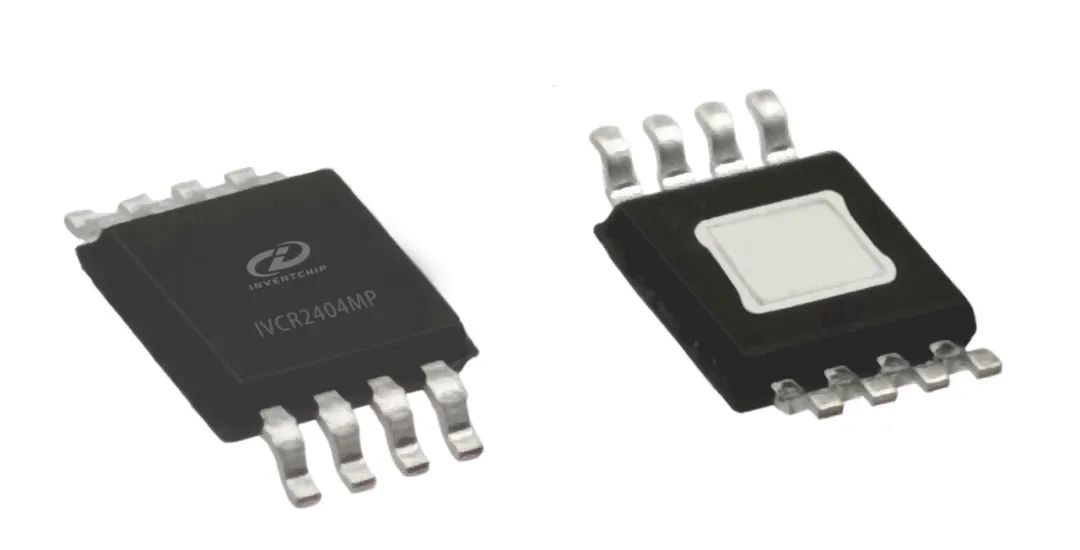

在封装方面,MSOP-8封装的尺寸,对比传统的SOIC-8封装显著缩小,占用PCB板面积减少49%,体积减少68%。
应用与实现
IVCR2404MP芯片作为一款双通道驱动芯片,有3种典型驱动应用方式:

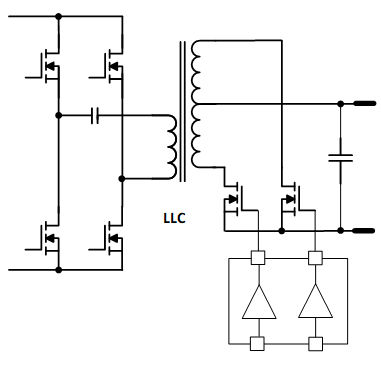

1、 分别驱动2个器件独立开关:

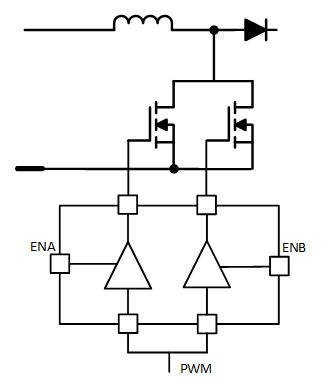

2、 同步驱动2个并联器件开关:

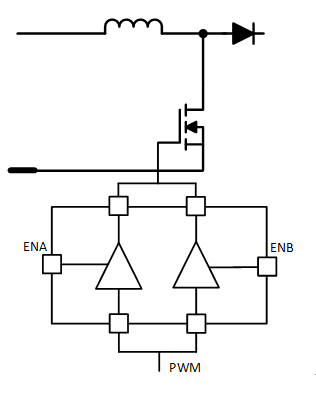

3、 并联2个输出引脚,来驱动1个器件开关:
